Навесной вентилируемый фасад (НВФ) из композитных панелей подходит, когда важно совместить долговечность, энергоэффективность и аккуратный внешний вид без остановки эксплуатации объекта. Монтаж облицовки НВФ композитными панелями — один из самых быстрых и технически обоснованных способов обновить и защитить высотное здание.

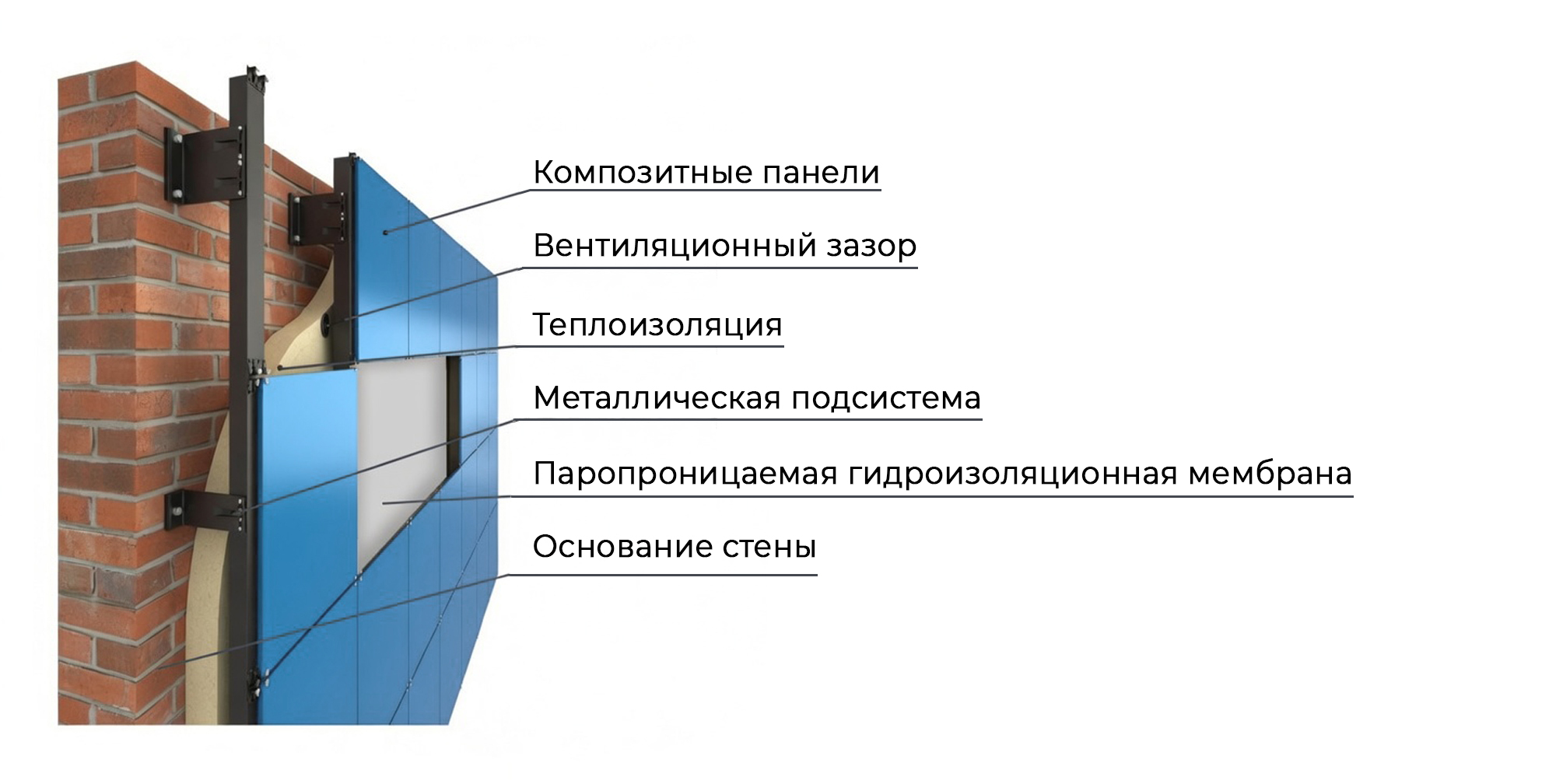

Устройство вентилируемых фасадов из композитных материалов
Система представляет собой многослойную навесную конструкцию, которая крепится к несущей стене здания с обязательным воздушным зазором 30-50 мм для естественного удаления влаги.
Внешний слой — облицовочные композитные панели, специально разработанные для наружной декоративной отделки фасада. Слои чаще выполнены из алюминия, реже — из стали.
Алюминиевые композитные панели (АКП) легче. Для высотного здания такое преимущество означает снижение нагрузки на фундамент и экономию на подсистеме и анкерах. Кроме того, алюминий не ржавеет, что критично в условиях московских зим.
Стальные кассеты тяжелее, но обеспечивают повышенную жесткость и ударопрочность. Это востребовано на промышленных объектах с высокими ударными нагрузками.
Композитные вентфасады выдерживают давление ветра со скоростью до 150 км/ч. В связке с утеплителем дают экономию на отоплении 30-40%, защищают стены от промерзания и смещают точку росы в вентилируемый зазор, исключая накопление влаги в конструкции. Кроме того, позволяют реализовать сложные архитектурные решения.
Инженерный нюанс: коэффициент температурного расширения композита (≈ 1,2-1,5 × 10⁻⁵ °C⁻¹) близок к коэффициенту расширения алюминиевых направляющих. Это позволяет системе «дышать» без внутренних напряжений. При использовании стальных направляющих алюминиевый композитный вентилируемый фасад требует специальных компенсаторов — скользящих соединений и увеличенных зазоров.
Преимущества и недостатки НВФ из композитных панелей
Важно: максимальная эффективность системы достигается только при соблюдении трех ключевых факторов:
- применении панелей с высококачественным PVDF-покрытием;
- использовании утеплителя с негорючими свойствами;
- профессиональном монтаже вентилируемых фасадов с точным расчетом всех компенсационных зазоров.
Преимущества:
| Параметр | Характеристика | Технический комментарий |
| Срок службы | 25-30 лет без капремонта | При соблюдении технологии монтажа и использовании качественных материалов (PVDF, оцинкованная подсистема). |
| Архитектурная вариативность | Сотни оттенков RAL, имитация дерева, камня, металлика | Позволяет реализовать любой дизайн-проект. |
| Гидрорегуляция | Нет накопления влаги | Вентиляционный зазор (30-50 мм) обеспечивает выветривание пара. |
| Температурная стойкость | От -50°С до +80°С | Не трескается на морозе, не коробится в жару. |
| Антикоррозийность | Алюминий не ржавеет | Пассивная оксидная пленка Al₂O₃ останавливает коррозию. |
| Ветростойкость | До 150 км/ч | При корректном расчете шага кронштейнов. |
Недостатки
Технология вентилируемых фасадов требует более существенных первоначальных инвестиций по сравнению с традиционными «мокрыми» системам. Однако затраты окупаются в течение 7-12 лет за счет существенного энергосбережения. Это делает решение экономически целесообразным в долгосрочной перспективе.

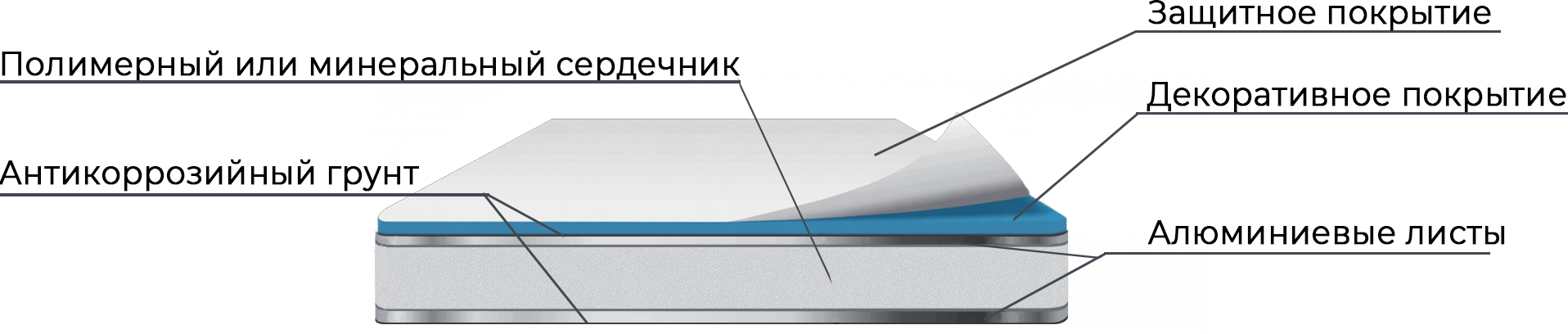

Компоненты фасадной обшивки из алюминиевых композитных панелей
Каждый слой обшивки выполняет строго определенные функции. Выбор компонентов должен соответствовать высоте здания, климатической зоне и требованиям пожарной безопасности.
1. Защитное покрытие
Самоклеющаяся пленка из полиэтилена низкого давления (ПНД). Наносят на производстве непосредственно на лицевую поверхность материала. Эта временная защита необходима для сохранности декоративного покрытия в процессе транспортировки, хранения на складе, проведения раскройных работ. Пленку удаляют после завершения монтажных работ (обычно в течение 1-2 месяцев эксплуатации фасада).
2. Защитно-декоративное покрытие
Современные технологии производства позволяют создавать покрытия с различными характеристиками. Наиболее распространенные покрытия на основе PVDF (поливинилиденфторида) и полиэстера.
| Тип покрытия | Срок службы | Рекомендация |
| PE (полиэстер) | До 7 лет | Временные конструкции |
| PUR (полиуретан) | До 12 лет | Фасады средней этажности |
| PVDF | 25+ лет | Для высотных объектов |
| FEVE | 30+ лет | Премиум-проекты |
Важно: дешевые покрытия (полиэстер) теряют цвет и начинают «мелить» уже через 3-5 лет. PVDF (поливинилиденфторид) обеспечивает:
- 25-30 лет стойкости к выцветанию под УФ;
- высокую химическую стойкость (включая кислотные дожди, реагенты);
- легкость очистки фасада.
3. Антикоррозийный грунт
Антикоррозийный грунт с хроматной пассивацией — это специальный защитный слой, который наносится на алюминиевый лист для предотвращения коррозии. Благодаря особой обработке поверхности хроматными соединениями создается надежный барьер, защищающий металл от ржавчины и других разрушений, особенно в условиях повышенной влажности или агрессивной среды. Также улучшает сцепление последующих покрытий с поверхностью панели.
4. Внешний алюминиевый лист
Выбор конкретной толщины листа напрямую связан с условиями эксплуатации.
Для фасадов выше 24 метров или при шаге несущего каркаса более 600 мм обязательно используют лист 0,5 мм. Он выдерживает ветровое давление свыше 800 Па и не дает эффекта «волнового хлопанья». Более тонкие листы (0,2-0,3 мм) допустимы только для малоэтажных зданий.
Разница между сплавами принципиальна. Серия 3000 (алюминий-марганец) лучше гнется и подходит для сложных углов, но при этом уязвима к щелочной среде (например, цементной пыли). Серия 5000 (алюминий-магний) примерно на треть прочнее и устойчива к морской соли, однако требует большего радиуса гиба — иначе на сгибе появляются микротрещины.
5. Сердечник (наполнитель)
Внутренний слой панели, который находится между двумя алюминиевыми листами. Он скрепляет их между собой и добавляет панели жесткости на изгиб. Сердечник отвечает за пожарную безопасность, тепло- и звукоизоляцию фасада.
По типу наполнителя панели делятся на два основных вида:
- Полимерный сердечник (PE) — на основе вспененного полиэтилена. Такие панели легкие, недорогие и хорошо гнутся. Главный минус — горючие. Их разрешено использовать только на зданиях высотой до 28 метров и при условии, что фасад не требует строгой противопожарной защиты.
- Минеральный сердечник (FR или NG). Панели с минеральным сердечником относятся к классу негорючих (КМ0–КМ1). В их составе негорючие минеральные вещества (например, гидроксид алюминия). При пожаре такой наполнитель не горит, не плавится и почти не выделяет дыма. Они тяжелее и дороже полимерных, но их обязательно используют на высотных зданиях от 50 метров, а также в школах, больницах и торговых центрах. Дополнительный плюс — они лучше защищают от холода и шума, чем полимерные.
6. Внутренний алюминиевый лист
Это нижний слой композитной панели, который обращен в сторону стены и вентилируемого зазора. По толщине и материалу он обычно полностью совпадает с внешним (0,2-0,5 мм и сплавы серий 3000 или 5000).
Внутренний лист вместе с внешним через сердечник создает общую жесткость панели на изгиб, не давая панели прогнуться под ветром или собственным весом. Кроме того, защищает сердечник от влаги и механических повреждений со стороны фасадного каркаса.
В отличие от внешнего, внутренний лист не участвует в формировании внешнего облика фасада. На него обычно просто наносят защитный антикоррозионный грунт или тонкое покрытие серого цвета. Он может быть без покраски, но с обязательным хроматированием, чтобы исключить контактную коррозию с алюминиевым каркасом или стальными креплениями.
7. Антикоррозийное покрытие тыльной стороны
Тыльная сторона не требует эстетики, поэтому покрытие делают матовым и без глянца. Главное требование к нему — сплошность (без пропусков и царапин) и хорошая адгезия к алюминию, чтобы оно не отслаивалось при гибке панели. Без такого покрытия даже дорогая панель с красивым фасадом может начать ржаветь изнутри уже через пару лет эксплуатации, особенно в районах с влажным климатом или частыми перепадами температур.
Технические характеристики:
- Толщина алюминиевого слоя: 0,4-0,5 мм. Для фасадов выше 50 м — 0,5 мм.
- Модуль упругости: 10 000 – 12 000 МПа.
- Марка сплава: АМцН3 (умеренный климат), АМгН3 (морские/кислотные зоны).
- Тип покрытия: только PVDF для высотных фасадов.
- Вес 4 мм панели: 7,4-8,6 кг/м² (минеральный сердечник).
Стоимость
Цена монтажа вентфасада из композитных панелей зависит от этажности, сложности фасада и типа материалов. Смета формируется после выезда технолога на объект в Москве и МО. Вы можете обратиться к нам за расчетом стоимости работ. Выезд инженера-технолога на объект — бесплатно.
| Вид работ | Цена (руб.) |
| Выезд и осмотр объекта технологом | бесплатно |
| Очистка от атмосферных и иных загрязнений | от 36 за м.кв. |
| Утепление фасада здания | от 1500 за м.кв. |
| Облицовка вентфасада композитными панелями без утепления | от 3600 за м.кв. |
| Монтаж вентфасада из металлокассет без утепления | от 3300 за м.кв. |
| Монтаж противопожарных отсечек | от 200 за м.п. |
| Монтаж отливов и откосов | от 200 за м.п. |
| Монтаж парапетных крышек | от 800 за м.п. |
| Колористический паспорт | по договоренности |
| Демонтаж облицовочных панелей | по договоренности |
| Демонтаж каркасной подсистемы | по договоренности |
| Вывоз и утилизация строительного мусора | по договоренности |
Мы фиксируем итоговую стоимость в договоре. Она не меняется в процессе работ.
